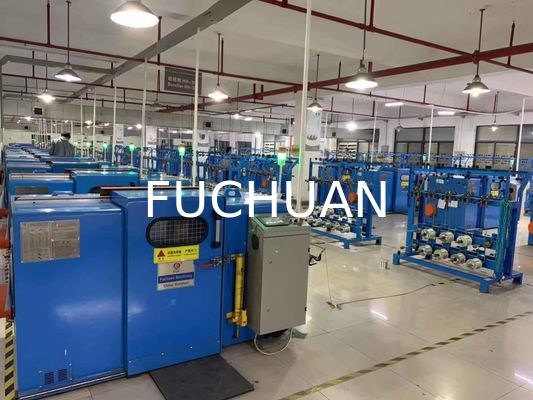

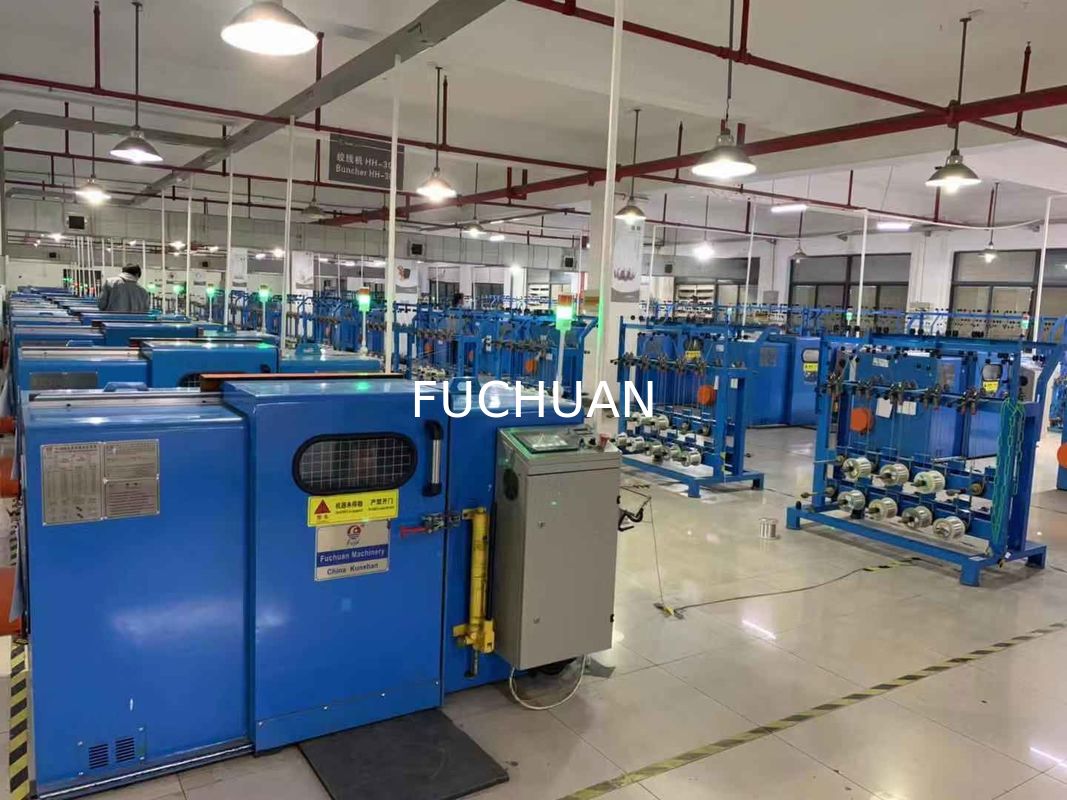

Sprzęt do wiązania drutu miedzianego o wysokiej precyzji Korpus ze stali niskowęglowej

Precyzyjna maszyna do wiązania drutu miedzianego z korpusem ze stali niskowęglowej

Zalety:

1. Wysoka prędkość, dobra stabilność
2. Automatyczna kontrola naprężenia: Podczas nawijania szpuli od pustej do pełnej należy zwiększyć naprężenie (za pomocą ekranu dotykowego Swobodne ustawianie danych). Maszyna może automatycznie regulować naprężenie w sposób płynny, utrzymując równomierną zmienność naprężenia. Może osiągnąć ustawienie napięcia podczas pracy.
3. System over-line: Najnowsza konstrukcja, drut od wrzeciona bezpośrednio przez koło prowadzące do pasa dziobowego, łuk (z) unikalnym półkolistym rowkiem, z łukiem z półkolistą porcelanową linią pierścieniową, aby uniknąć pracy z dużą prędkością ze względu na opór powietrza Spowodowane zarysowaniem splotu, zjawiskiem skoku
4. Smarowanie wrzeciona: smarowanie masłem (wady smarowania olejem: temperatura oleju wzrasta podczas pracy z dużą prędkością, a mgła olejowa gromadzi się w kulki na ściance, opadając na szpulę i zanieczyszczając przewodnik, powodując powstawanie pęcherzy podczas przewodzenia izolacji)
5. Zmień długość zwinięcia: łatwa w obsłudze, wystarczy zmienić koło prowadzące zgodnie z arkuszem długości zwinięcia
6. Urządzenie dociskowe: wyposażone w dwa urządzenia dociskowe zapewniające okrągłość przewodu po skręceniu, chroniące właściwości produktu cienkościennej linii izolacyjnej, skutecznie zmniejszające zużycie materiałów izolacyjnych.
7. Sposób liczenia liczników: najnowsza konstrukcja krajowa, z licznikami wrzecionowymi; ta sama maszyna skręcona ze specyfikacją przewodnika, błąd licznika w jednej dziesięciotysięcznej

główne parametry użytkowe

1. Zastosowanie: ponad 7 szt. drutów stopowych, drutu cynowanego, drutu emaliowanego itp. 1 + 6 może zastąpić skręcanie skrętką
2. Zakres średnic monofilamentu: φ0,025 ~ φ0,08 mm
3. Zakres średnic drutu skręconego: φ0,075 ~ φ0,24 mm
4. Przekrój poprzeczny linki: 0,0034 ~ 0,035 mm²
5. Specyfikacje szpuli: φ200 mm × 31 mm × φ135 mm (lub według rysunków klienta)
6. Maksymalna prędkość: 3000 obr./min (prędkość projektowa);
7. Układanie kabli: typ łożyska prętowego φ15 mm, długość i odległość toczenia można dokładnie regulować
8. Długość skrętu splotu: 0,8 ~ 4,0 mm 14 klasa
9. Silnik główny: silnik prądu przemiennego o mocy 2,2 kW
10. Objętość zestawu: około 10 kg
11. Skręcony kierunek: można dowolnie wybrać lewy i prawy kierunek, pociągnij przełącznik, aby zmienić kierunek, łatwa obsługa
12. Hamulec: Dzięki hamulcom elektromagnetycznym można osiągnąć automatyczne hamowanie w przypadku rozłączenia wewnętrznego/zewnętrznego i spełnić wymagania dotyczące ustawień mierników
13. Kontrola naprężenia: napięcie nici sterujące sprzęgłem magnetycznym, przez sterownik programowy PLC automatycznie reguluje napięcie, utrzymując stałe napięcie
14. Łożyska napędu maszyny: wał główny ze szwedzkimi łożyskami SKF, pozostałe to japońskie łożyska NSK
15. Pasek rozrządu: import z USA
16. Załadunek/rozładunek szpuli: Ręczne w górę i w dół linii, bez podnoszenia.
17. Smarowanie wrzeciona: smarowanie masłem
18. Wskaźnik hałasu: mniej niż 75 dB
19. Rozmiar maszyny (mm): 2000L × 960W × 1100H
20. Waga: 1200 kg
21. Powłoka: jasnoniebieski RAL5015 (można dostosować do wymagań klienta)

Wydajność mechaniczna

1. Budowa ciała:

1) Materiał: zespawana stal niskowęglowa.
2) Struktura: korpus poprzez wyżarzanie i starzenie, w celu wyeliminowania naprężeń wewnętrznych, a następnie wytaczanie za pomocą precyzyjnej wytaczarki w celu uformowania listwy.

2. Część wejściowa łączenia:

1) Pozycja wejściowa wiązania: skierowana w stronę przednich drzwi, po prawej stronie maszyny (można dostosować do wymagań klienta, aby zmienić ją na lewą stronę).
2) Tryb wejścia grupowego: od urządzenia wypłaty przez obszar wykrywania rozłączenia, najpierw do całej płytki podlinii (otwór podrzędny według rozkładu 1 +6 +12 + ...), przez pierwszą formę ciśnieniową, następnie drugą formę ciśnieniową, po wejściu do prawego wrzeciona w kole prowadzącym drut. Od łuku aluminiowego z pierścieniem porcelanowym, a następnie do lewego trzpienia w kole prowadzącym drut, a następnie przez koło prowadzące w środkowym narożniku do koła prowadzącego, a następnie do koła prowadzącego nakładki do układania kabli (patrz schemat wprowadzania wiązek drutu)

3. Wrzeciono:

1) Materiał: odkuwka ze stali 40Cr po hartowaniu i odpuszczaniu.
2) Dokładność: Zewnętrzna średnica rdzenia wału i powierzchnia czołowa łożyska są szlifowane, aby zapewnić koncentryczność i pionowość względem osi.
3) Równowaga dynamiczna: standard G2.5 (różnica masy 0,03 grama)

4. Płyta aluminiowa:

1) Materiał: ZL104
2) Dokładność: wszystkie powierzchnie czołowe są ustawione względem otworów ustalających (mniej niż 0,03 grama)
3) Równowaga dynamiczna: dokładność G2.5 (różnica masy 0,03 grama)

5. Łuk

1) Materiał: importowany z Japonii SK5.
2) Kształt: specjalny wygląd, zmniejsza opór powietrza.
3) Tolerancja wagi: mniej niż 0,03 grama na parę

6. Część transmisyjna: z importowanym napędem paska synchronicznego, dokładna długość układania

7. Koło wprowadzania drutu:

1) Materiał: stal # 45 wykończona obróbką cieplną HRC30-40.
2) Twardy chromowany na powierzchni, niełatwy do noszenia

8. Obudowa wrzeciona:

1) Materiał: żeliwo sferoidalne QT42-10.
2) Przetwarzanie: obróbka maszynowa CNC
3) Dokładność: jeden koniec otworu obróbczego, aby zapewnić koncentryczność.


9. Moc dynamiczna: 1KW

10. Zainstalowana moc: 2,2 kW
